13888147524焊接作為金屬加工領(lǐng)域的核心工藝，焊縫質(zhì)量直接決定產(chǎn)品的安全性、耐久性與美觀度。但焊接后殘留的焊渣、飛濺、余高及潛在缺陷，往往成為影響產(chǎn)品性能的 “隱形隱患”。其實，通過科學(xué)規(guī)范的打磨工藝，這些問題都能迎刃而解。打磨不僅是去除瑕疵的 “修復(fù)手段”，更是優(yōu)化焊縫幾何形狀、提升防腐性能和滿足精密場景需求的關(guān)鍵環(huán)節(jié)。那么，焊接后到底該如何精準(zhǔn)打磨？不同材料、不同焊縫類型又有哪些專屬技巧？
焊接后打磨的核心要求包括確保焊縫表面光滑平整、去除焊渣和缺陷、控制母材去除量不超過5%或0.2mm、打磨紋路與焊縫方向一致，并需根據(jù)焊接類型（如鋁熱焊）和材料（如不銹鋼）調(diào)整具體操作。
一、焊接后打磨的主要目的
消除表面缺陷：去除焊渣、飛濺、氣孔及咬邊等瑕疵，防止應(yīng)力集中導(dǎo)致的裂紋風(fēng)險。
1. 優(yōu)化幾何形狀：
降低焊縫余高，減少應(yīng)力集中（如對接焊縫余高需≤0.5mm）；確保角焊縫平滑過渡，滿足裝配精度要求。
2. 提升防腐性能：
清除氧化層與滲碳層（尤其不銹鋼），恢復(fù)材料耐蝕性；獲得均勻表面，增強涂層附著力。
3. 滿足探傷需求：
為無損檢測（如PT/MT）提供光滑表面，避免偽缺陷干擾判斷。
4. 改善外觀質(zhì)量：
達(dá)到產(chǎn)品美觀度要求（如裝飾性構(gòu)件）。
二、打磨基本原則與操作規(guī)范
必要性控制：焊縫強度通常低于母材，打磨僅限幾何尺寸調(diào)整或缺陷修復(fù)，避免過度打磨削弱強度；鋁熱焊等特殊焊縫需嚴(yán)格控制打磨范圍。
表面處理要求：去除焊渣、飛濺、氧化層及裂紋、氣孔等缺陷，打磨至金屬光澤。
焊縫需平滑呈魚鱗狀，無凸包、毛刺或棱角，箱體類工件焊縫不得高于平面。
尺寸與紋路規(guī)范：母材去除量不超過厚度5%或0.2mm，打磨深度均勻。紋路必須沿焊縫方向平行一致，禁止無規(guī)律打磨。
準(zhǔn)備階段先檢查焊縫周圍有沒有飛濺、氣孔和裂紋，用記號筆標(biāo)出需要處理的區(qū)域。
分階段打磨要求：
焊前打磨：范圍覆蓋焊縫兩側(cè)20~50mm，去除氧化膜并打磨出金屬光澤，紋路與焊縫方向平行。
焊后打磨。
余高打磨：范圍焊縫兩側(cè)20~50mm，使用角磨機平行去除余高，凹陷處不傷母材。
缺陷處理：劃傷或飛濺區(qū)域需矩形框內(nèi)定向打磨，去除量不超過0.2mm。
接頭處理：起弧點/收弧點用直磨機去除缺陷，確保無尖銳棱角。
特殊材料處理：不銹鋼需分粗磨（80~120目）、中磨（180~240目）、細(xì)磨（400~600目）及拋光，恢復(fù)光澤。
焊后焊縫的打磨（允許的焊接缺陷的打磨處理）具體要求如下：
a.焊接接頭的打磨。焊后允許對不良的焊接接頭進行打磨處理，焊縫表面要圓滑過渡。
b.焊縫余高過大，焊腳過大或角焊接不對稱的打磨處理，打磨方向要平行于焊縫受力方向，使用砂輪片打磨后，用錐狀砂輪打磨焊縫表面圓滑過渡。
c.輕度咬邊的打磨處理。咬邊深度不超過0.5mm并且確認(rèn)在標(biāo)準(zhǔn)接受范圍內(nèi)，允許用布砂輪進行打磨處理，打磨時要圓滑過渡。
三、打磨工具選擇
工具匹配：根據(jù)焊縫類型選用砂輪機、角磨機或直柄打磨機；不銹鋼優(yōu)先，植絨砂紙，避免重復(fù)操作留痕。
1. 手動打磨
工具：角磨機（配砂輪片/百葉盤）、銼刀、鉸刀、刮刀、鋼絲刷和風(fēng)鏟等。
砂輪選擇：
粗磨（去焊瘤）：60~80目氧化鋁砂輪；
精磨（表面處理）：120~240目砂紙/纖維碟。
操作規(guī)范：沿焊縫方向勻速打磨，避免局部過熱（不銹鋼控制在150℃以下）；保持15°~30°傾角，防止刮傷母材。
具體打磨工具使用要求如下：
1） 砂輪機Grinding wheel machine：焊前焊道清理打磨；移除材料表面的銹蝕、油污和其他雜質(zhì)；組裝前坡口打磨；用于焊縫接頭打磨；用于焊縫層間清理打磨和清根；用于焊縫修理坡口打磨。
2）角磨機Corner grinding machine ：用于拐角處焊縫接頭打磨；用于焊縫修理坡口打磨；用于清根打磨。
3）打磨鉸刀 Mill cutters ：根據(jù)不同的打磨空間選擇合適的鉸刀，用于根部清理打磨鉸刀。
4）鋼絲刷Steel wire grinding wheel ：用于移除焊縫或材料表面的附銹。
5）風(fēng)鏟Air chipper ：用于焊縫的層間清理，去除氧化皮或藥皮 用于表面的清理，去除氧化皮，飛濺。
2. 機械自動化打磨
設(shè)備：機器人磨削系統(tǒng)、數(shù)控砂帶機等。
適用場景：批量生產(chǎn)或高精度需求（如軌道焊接接頭踏面不直度≤0.3mm/m）。
優(yōu)勢：一致性高，粉塵可控。

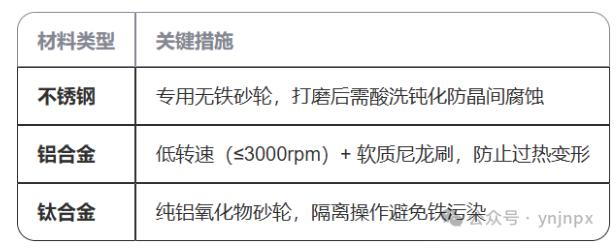

3. 特殊材料處理工藝
1）遇到難以清除的氧化色，試試不銹鋼專用酸洗膏，涂抹后靜置兩分鐘再沖洗。多層焊接產(chǎn)生的夾渣，先用鎢鋼劃針定位，再用0.5毫米薄片砂輪局部修整。打磨后出現(xiàn)色差屬于正�，F(xiàn)象，特別是異種鋼焊接部位，做噴砂處理比反復(fù)打磨更有效。
2）鋁合金焊接完成后通常在焊縫焊縫表面會存在一層焊黑（關(guān)鍵成份為高溫?fù)]發(fā)出來氧化金屬），焊黑應(yīng)該立即處理，以避免氧化金屬吸收空氣中水分腐蝕焊縫表面影響焊縫質(zhì)量。另外焊接完成后還應(yīng)該對焊縫起弧點、收弧點弧坑和焊縫接頭處進行打磨，使其平滑過渡預(yù)防應(yīng)力集中，從而確保工件焊接質(zhì)量。
鋁材打磨要特別注意，砂紙目數(shù)跳到240目以上，否則會產(chǎn)生肉眼難見的劃痕。這時候拿個強光手電斜著照，反光面上有連續(xù)光帶才算合格。
3）鈦合金焊接后打磨是確保焊接質(zhì)量、提升零件性能及美觀度的關(guān)鍵步驟，使用不銹鋼絲刷或砂紙（粒度≥120目）清除焊縫周圍的飛濺物、熔渣和臨時保護劑（如玻璃粉）。避免使用碳鋼工具，防止鐵離子污染鈦合金表面。
去除氧化層
機械打磨：使用硬質(zhì)合金（YG8）或陶瓷砂輪，配合冷卻液（如乳化液）防止過熱氧化。
化學(xué)酸洗：對復(fù)雜結(jié)構(gòu)或精密零件，可采用氫氟酸（HF）+硝酸（HNO₃）混合溶液（比例1:3~1:5）進行短時間浸泡（≤5分鐘），去除氧化層后立即水洗并干燥。
粗磨階段使用電動角磨機配硬質(zhì)合金磨頭或纖維增強樹脂砂輪（粒度80~120目），去除焊縫余高和明顯缺陷。
關(guān)鍵點：控制進給量，避免局部過熱導(dǎo)致材料性能下降。
精磨階段換用粒度240~400目的砂紙或彈性磨盤，逐步降低表面粗糙度至Ra≤0.8μm。采用交叉打磨法（先縱向后橫向），確保表面均勻性。
邊緣處理對焊縫兩側(cè)母材進行倒角（0.5~1mm×45°），消除銳邊，防止應(yīng)力集中。
打磨后立即進行酸洗鈍化（如5%硝酸+2%氫氟酸溶液，室溫浸泡10~20分鐘），形成致密氧化膜。鈍化后需用去離子水沖洗并烘干，避免殘留酸液腐蝕。
鈦合金在400℃以上易氧化，打磨時需持續(xù)冷卻，避免局部過熱。打磨后需檢測表面硬度（HV≥300）、粗糙度（Ra≤0.8μm）和耐腐蝕性（鹽霧試驗≥500小時無銹蝕）。
四、打磨安全措施
1、打磨、切割作業(yè)時應(yīng)穿戴好勞保用具；強制佩戴護目鏡、防塵口罩（防金屬粉塵）；
2、設(shè)備安裝防護罩，避免砂輪碎片飛濺。
3、進行局部焊縫圓滑處理時應(yīng)盡可能避免打磨母材過分；
4、使用機械工具時要嚴(yán)格根據(jù)使用指導(dǎo)書操作；
5、使用機械打磨工具時要避免領(lǐng)帶/圍巾靠近工具和附件，以免纏繞造成窒息，避免頭發(fā)卷入工具及其附件中；
6、打磨方向嚴(yán)禁站人，以免打磨出來火花和金屬屑對人體產(chǎn)生傷害；
7、打磨之前要先確定工件是否裝夾牢靠，嚴(yán)禁手持小件進行打磨；
8、工作完成后要立即清理現(xiàn)場，保持工位整齊。
五、打磨后質(zhì)量驗證
表面粗糙度檢測（Ra≤6.3μm）；
滲透檢測前清潔表面油污（尤其容器焊縫）。
避免過度打磨：
母材減薄量≤0.5mm（如軌道打磨）；
熔合線區(qū)域禁止形成溝槽（深度≤0.1mm）。
具體打磨后質(zhì)量要求還要按具體項目要求執(zhí)行。
六、典型案例
航空航天結(jié)構(gòu)件：采用五軸數(shù)控打磨機，配合真空吸塵系統(tǒng)，實現(xiàn)高精度、低粉塵打磨，確保焊縫與母材過渡圓滑。
醫(yī)療器械植入物：使用超聲波輔助打磨，結(jié)合電解拋光，達(dá)到生物相容性要求（表面粗糙度Ra≤0.1μm）。
七、焊接打磨小結(jié)
通過科學(xué)選擇打磨工具、嚴(yán)格控制工藝參數(shù)，并配合后處理技術(shù)，可顯著提升各種合金焊接接頭的綜合性能，滿足高端領(lǐng)域?qū)煽啃�、耐久性和美觀度的嚴(yán)苛要求。
焊工培訓(xùn)班一般學(xué)費多少
